7 kérdés, amit érdemes feltenni csőhajlítási árajánlat kérés előtt

A valóságban a hibátlan, tűrésen belüli eredményhez ennél jóval több információra, előkészítésre és egyeztetésre van szükség. Ha árajánlatot kérsz, a jó kérdések nemcsak az összehasonlíthatóságot segítik, hanem a későbbi vitákat és csúszásokat is megelőzik. Az alábbi útmutató hét kulcskérdést ad a kezedbe, mindegyikhez rövid magyarázattal, gyakorlati példákkal és ellenőrzőlistával.

Miért számít ennyire az előkészítés?
Mert a hajlítás geometriája (R/D), a cső vékonyfalúsága (D/t), az anyagminőség és a választott technológia (hideg, meleg vagy indukciós) együtt határozzák meg a falvékonyodást, az oválitást és a végső pontosságot. A pontos kérdések pontos ajánlatot eredményeznek – és végső soron kevesebb selejtet.

1) Milyen geometriát kérsz pontosan – és mi a minimális elfogadható eltérés?

Mit mondj el:
– Külső átmérő (D), falvastagság (t) és az elvárt hajlítási sugár (R) minden ívre külön-külön.
– Hány fokos a hajlítás, és egy síkban vagy térben (3D) fut-e? Van-e egymásra épülő ív, változó sugár egy darabon belül?
– Megadható-e geometriai tűrés (pl. sugár ±1 mm, szög ±0,5°), oválitás és falvastagság-változás mértéke?

Miért fontos:
A geometriai paraméterekből derül ki, hogy hideg hajlítás, meleg hajlítás vagy indukciós eljárás ad-e biztonságos eredményt. Kisebb R/D és nagyobb D/t esetén nő a külső ív megnyúlása és a belső ív ráncosodási hajlama; lehet, hogy belső mandrel és wiper nélkül nem tartható a minőség.

Mini-checklist ajánlatkérés előtt:

● R, szög(ek), sík/3D jelölve a rajzon

● Oválitás, falvastagság-limit kimondva

● Ha több ív van: műveletsorrend javaslat kérve

2) Melyik technológiát javasolja a beszállító – és miért?

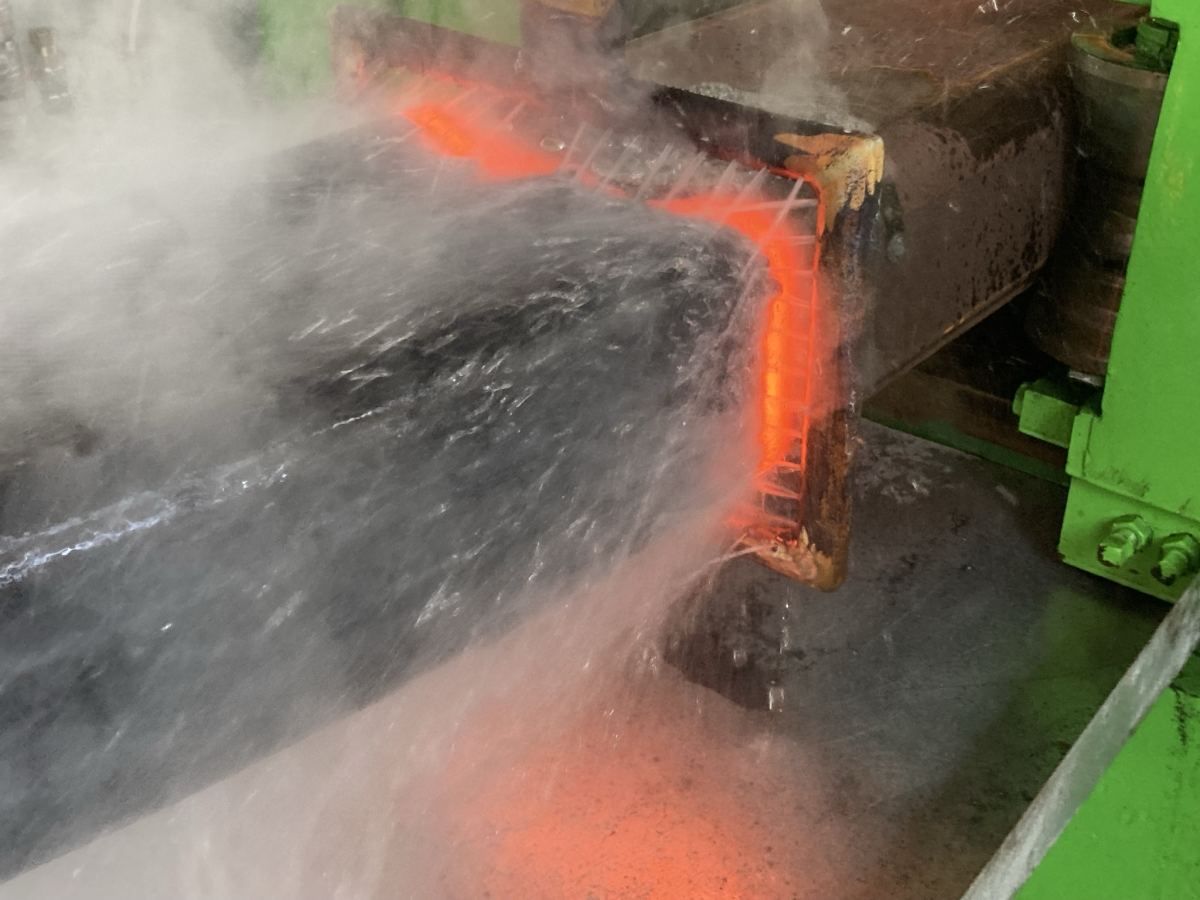

A piacon három fő megoldás használatos: hideg csőhajlítás (CNC 3D is), meleg hajlítás és indukciós hajlítás. Mindennek megvan a helye: hidegen jellemzően gyors és költséghatékony, melegen csökken a rugózás és elérhetők szűkebb sugarak nagy átmérőn is, az indukció pedig lokális hőbevitellel nagy pontosságot és kis deformációt ad nagyméretű darabokon is. Kérd meg a kivitelezőt, indokolja, miért azt ajánlja: geometriára, darabszámra, felületminőségre és határidőre hivatkozva. MASA MŰVEK

Mit kérdezz konkrétan:

● „A kért R/D és D/t mellett melyik eljárás adja a legjobb falvastagság-megtartást?”

● „Várható-e utóhőkezelés (pl. feszültségcsökkentés) meleg vagy indukciós hajlítás után?”

● „Hideg hajlításnál mekkora rugózással számolnak, és hogyan kompenzálják?”

3) Milyen anyagminőséggel számolunk – és van-e varrat?

Más viselkedést várhatsz szénacéltól (S235–S355), nyomástartó acéltól (pl. P235GH, P265GH, 16Mo3), rozsdamentestől vagy alumíniumtól. Az anyag duktilitása és szilárdsága meghatározza a minimális sugárt és a repedési kockázatot. Hegesztett csöveknél a varrat környéke (és HAZ) másképp viselkedhet; varratorientáció nélkül (húzott vs. nyomott oldal) megnő a hibaveszély.

Kérdések:

● „Hegesztett vagy varrat nélküli csővel dolgozunk?”

● „Hegesztett csőnél hová teszik a varratot az íven?”

● „Rozsdamentesnél hogyan kezelik a hőszínt (savpasztázás, passziválás), ha meleg eljárást javasolnak?”

Gyakorlati tipp: ha esztétika is számít (látszó felületek), kérd a karcmentes befogást, és tisztázzátok, milyen felületi nyomok tekinthetők elfogadhatónak.

4) Mit és hogyan fognak mérni – milyen minőségbiztosítási (QC) pontok vannak?

A jó ajánlat része a mérhetőség. Kérdezd meg, milyen mérési jegyzőkönyvet kapsz, és mik a határértékek:

● Ív- és szögmérés (sablon vagy 3D-szkennelés)

● Oválitás (%), külső D nagy- és kisátló különbsége

● Falvastagság változás a külső/belső íven (kontakt vagy ultrahang)

● Felületi hibák (repedés, gyűrődés) dokumentálása

● Hegesztett csőnél NDT igény (pl. PT/MT) az ív környezetében

Kérdések:

● „Milyen jegyzőkönyvet adnak át a végellenőrzéskor?”

● „Melyik paraméterre milyen tűrést vállalnak (R, szög, oválitás, falvastagság)?”

● „Sorozatgyártásnál mi a mintavételi arány (pl. minden 50. darab ultrahang)?”

5) Mi a gyártási tartomány és a terhelhetőség?

Nem mindegy, hogy a beszállító mekkora átmérő/falvastagság tartományban dolgozik, milyen minimális sugár tartható, és milyen profilok (kör, zártszelvény, I- és HEA-idomok) hajlíthatók kontrolláltan. Ha túl közel vagy a határokhoz, ugrik a selejtkockázat és nőhet az utómunka.

Kérdések:

● „Mekkora átmérőig és falvastagságig vállalják a kért R-t?”

● „Zártszelvény/HEA esetén hogyan tartják kordában a behúzódást és a rángyűrődést?”

● „Kell-e belső mandrel? Ha igen, milyen kialakítású (golyós, többgolyós, hengeres)?”

Megjegyzés: az ipari csőhajlításban elterjedtek a meleg, indukciós és hideg eljárások, és több beszállító kifejezetten nagy átmérő-tartományra és speciális idomokra optimalizált gépparkkal dolgozik (pl. energia-, olaj- és gázipari, vegyipari, építőipari felhasználásokra). MASA MŰVEK

6) Mi a szállíthatóság és utómunka terve – illesztések, hegesztés, felület?

A hajlított darab ritkán „készdarab”. Sokszor kell vágni, sorjázni, hegeszteni, menetelni, csatlakozót tenni, majd felületkezelni. Ezek mind befolyásolják a költséget és a határidőt.

Kérdések, amiket érdemes feltenni:

● „Vállalják-e a végmegmunkálást (pl. kúposítás, menetes végek, karimázás) és a szükséges hegesztési varrat kialakítását?”

● „Milyen csomagolásban és méretben szállítanak (raklap, ketrec; max. ívhossz/átmérő)?”

● „Felületigény esetén milyen tisztítás és védelem (rozsdamentesnél passziválás, acélnál alapozás) szerepel az ajánlatban?”

Tipp: ha hosszú, nagysugarú darabokról van szó, egyeztessétek a legnagyobb szállítható modul méretét és a helyszíni illesztés módját.

7) Mit tartalmaz pontosan az ajánlat – és mit NEM?

A jó ajánlat nem csak egy szám. Kérd, hogy szerepeljen benne:

● Technológia (hideg/meleg/indukciós) és miért így; szükséges-e utóhőkezelés

● Szerszámkészlet (clamp/pressure/wiper/mandrel) és a kritikus beállítások rövid leírása

● Mérési terv és átadandó dokumentumok

● Tűrések és elfogadási kritériumok (R, szög, oválitás, falvastagság)

● Átfutási idő, ütemezés, darabszám-függő egységárak

● Logisztika (csomagolás, szállítás, biztosítás)

● Garanciák (újragyártás feltételei, reklamációs folyamat)

Amire külön rákérdezz: mi esik külön költségbe (pl. próbadarab, 3D-szkennelés, NDT, hőkezelés, felületkezelés, szerszámkopás), és milyen módosítási díjak lépnek életbe, ha a rajz változik.

Gyakori tévhitek, amiket érdemes elengedni

● „Hidegen minden megoldható.”
Nagy átmérőn, kis sugáron vagy magas D/t mellett gyakran meleg vagy indukciós eljárás ad stabilabb eredményt kevesebb oválitással és jobb sugárpontossággal.

● „A varrat hol van, nem számít.”
Hegesztett csőnél igenis számít: húzott oldalra esve nő a repedési kockázat. Kérd a varrat orientációját és a belső varratmegerősítés kezelését (különösen mandrel használatakor).

● „Ha a rajz szép, elég is.”
A hajlítási tervdokumentáció – műveletsorrend, kompenzációk, illesztési elvárások – ugyanilyen fontos, különben a gyártás közben derülnek ki a hiányok.

Összegzés

Egy csőhajlítási ajánlat akkor igazán összehasonlítható és végrehajtható, ha a fenti hét terület mindegyikére kapsz konkrét, számonkérhető választ. A geometriát és az anyagot kösd össze a megfelelő technológiával; kérd ki a mérhetőség és tűrések részleteit; tisztázd a gyártási tartományt, az utómunkát és a logisztikát; végül ragaszkodj ahhoz, hogy az ajánlatban minden kritikus pont le legyen írva. Így már az első levéltől kezdve olyan projektet indítasz, amely kevesebb kockázattal, kevesebb selejttel és kiszámíthatóbb átfutással valósul meg.
